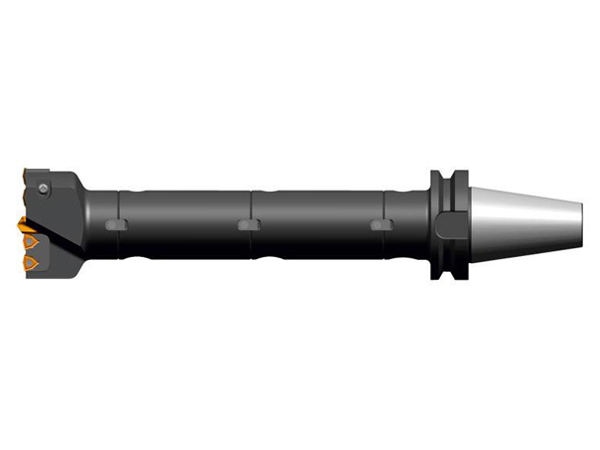

大直径复合钻

简要描述：规格型号说明：1.-YH为带进水器，WH为不带进水器。2.直径D时按周边刀片圆角为R0.8时设计，安装其他刀片直径会变化。刀片刀片牌号配件设定通孔的导向块 Se
弗里格精密工具作为金属切削方案专家，多年专注车削、铣削、圆柄刀具、钻削、深孔加工和旋转刀柄等产品的研发、生产、销售和服务，欢迎咨询合作。

  • 所属分类：大直径复合钻
  • 产品厂家：弗里格精密工具
  • 访  问  量：
电话：15338999648联系我们

产品中心

Product center

详细介绍

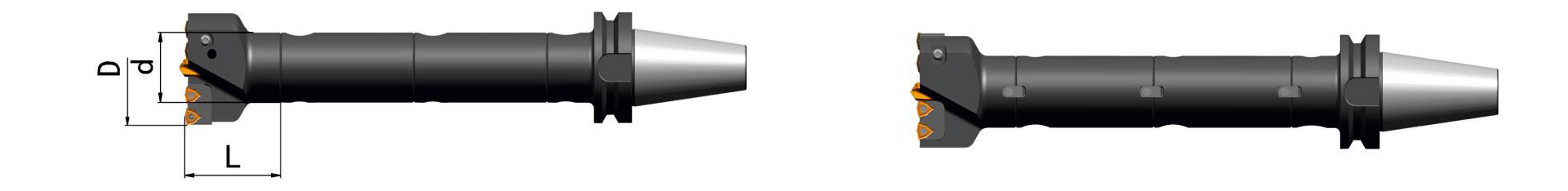

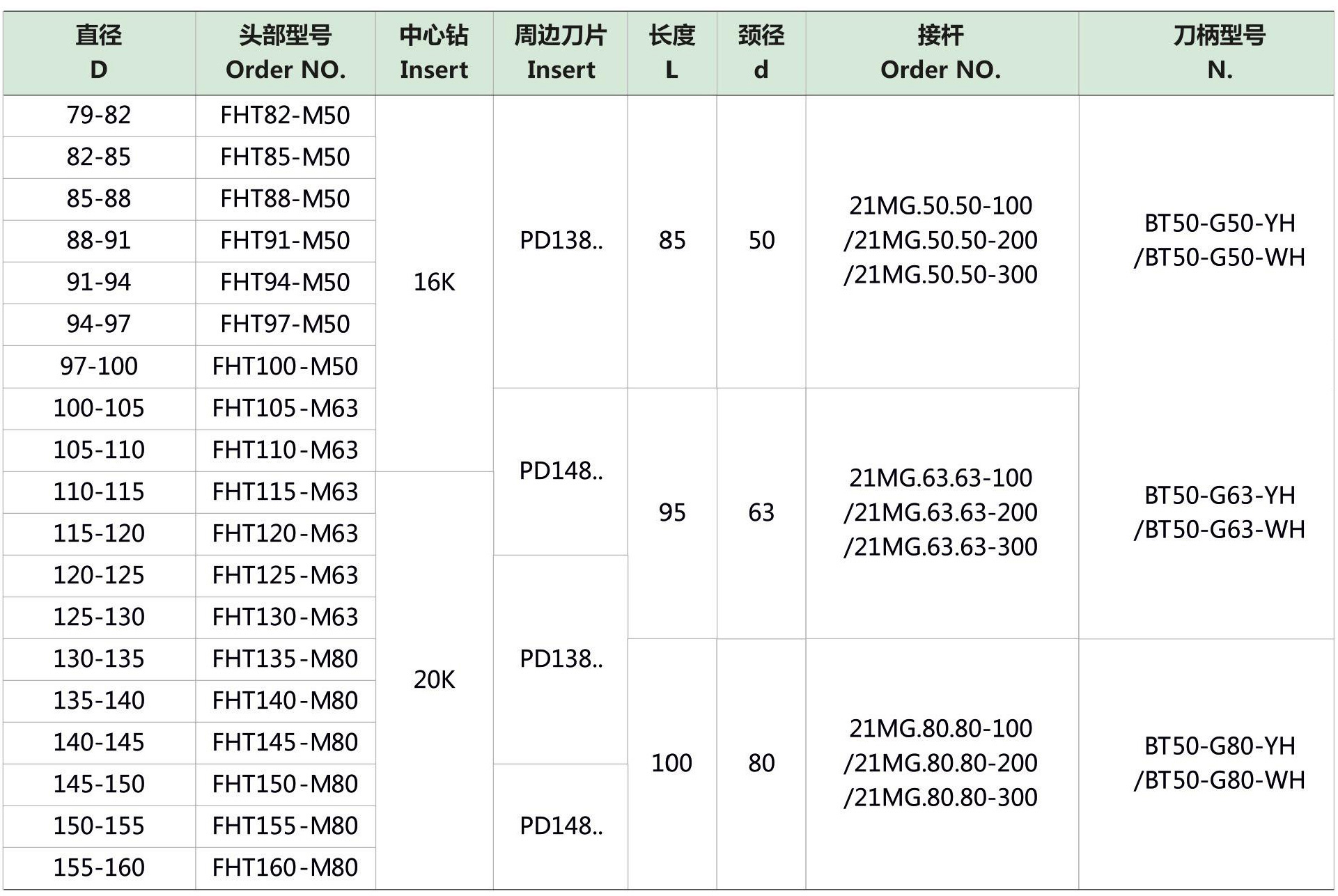

规格型号


说明：

1.-YH为带进水器，WH为不带进水器。

2.直径D时按周边刀片圆角为R0.8时设计，安装其他刀片直径会变化。

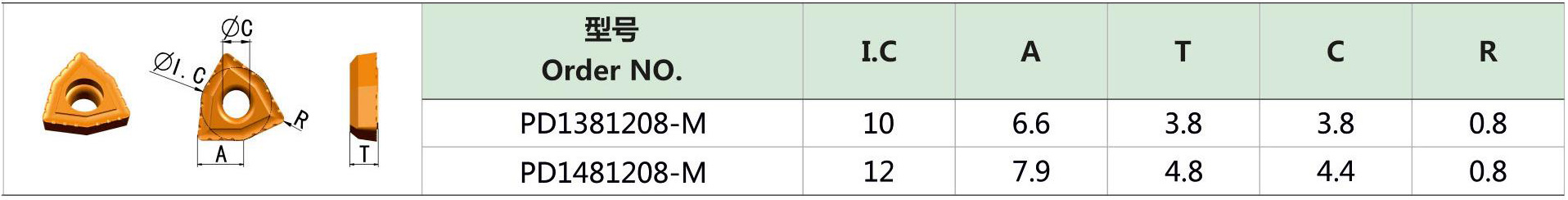

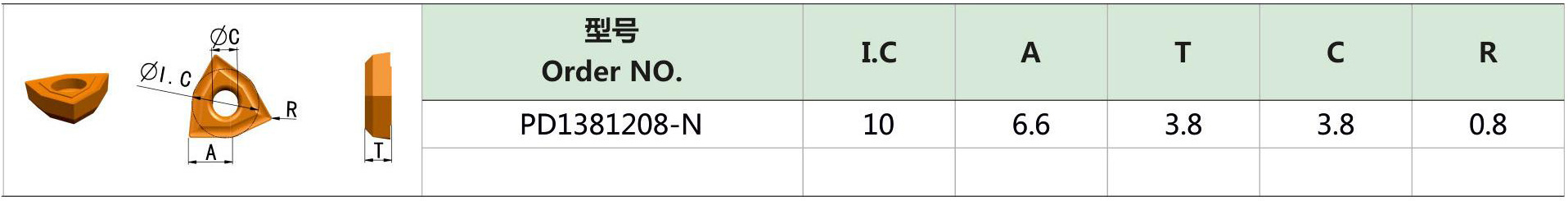

刀片

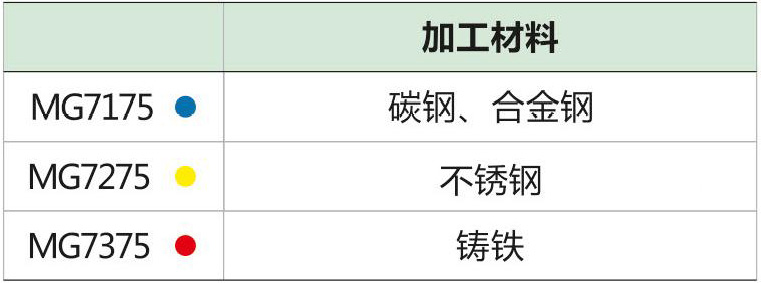

刀片牌号

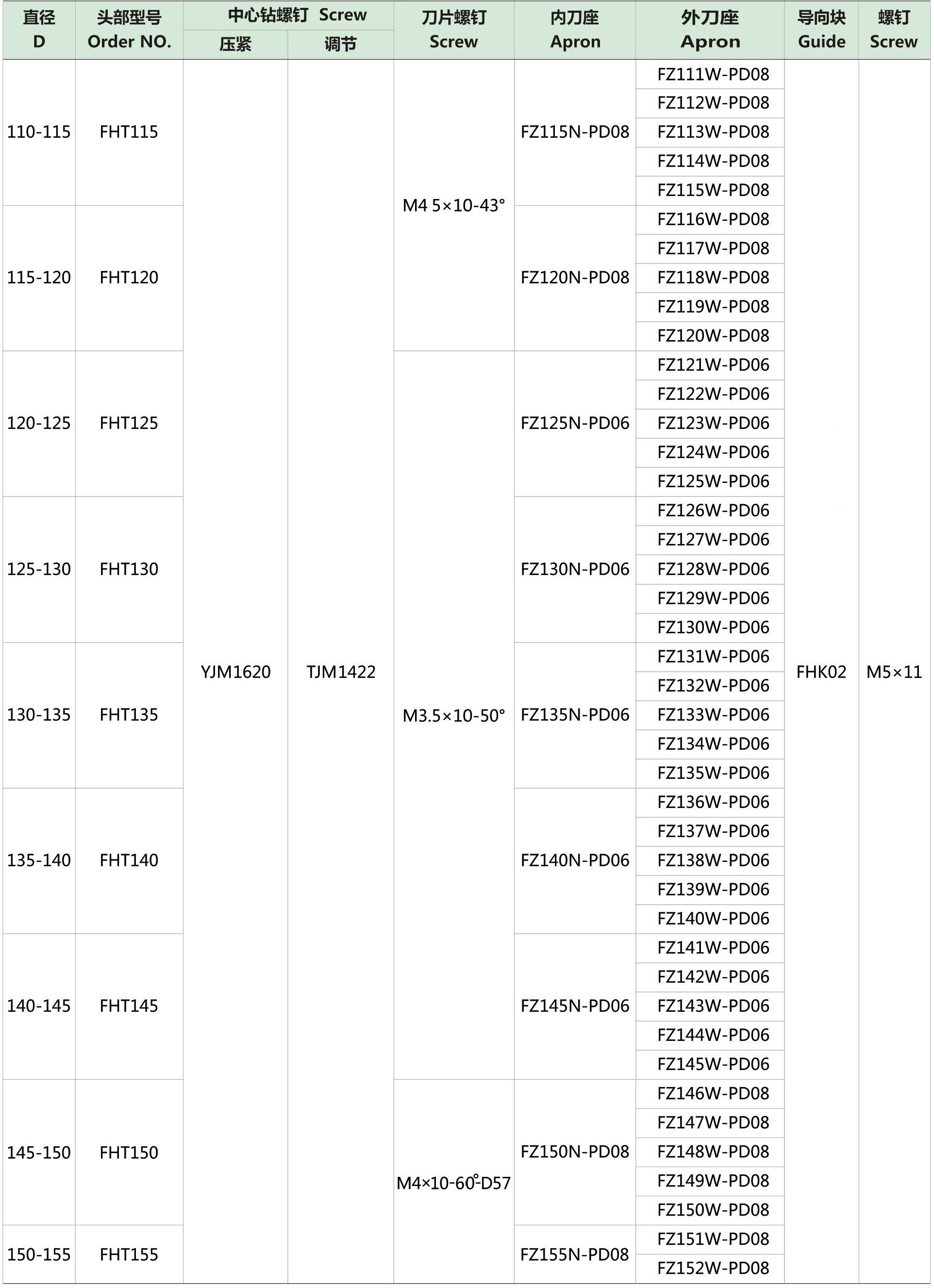

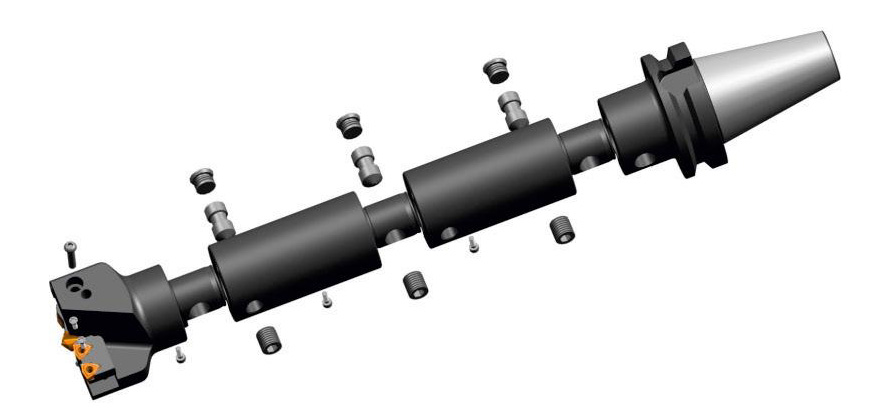

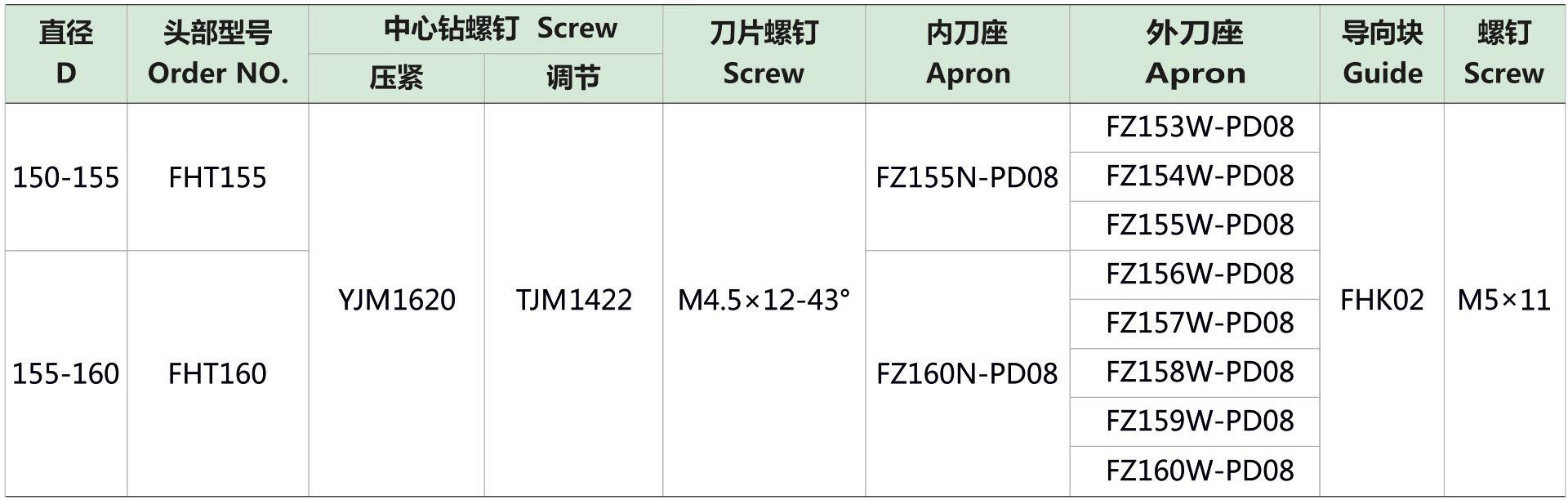

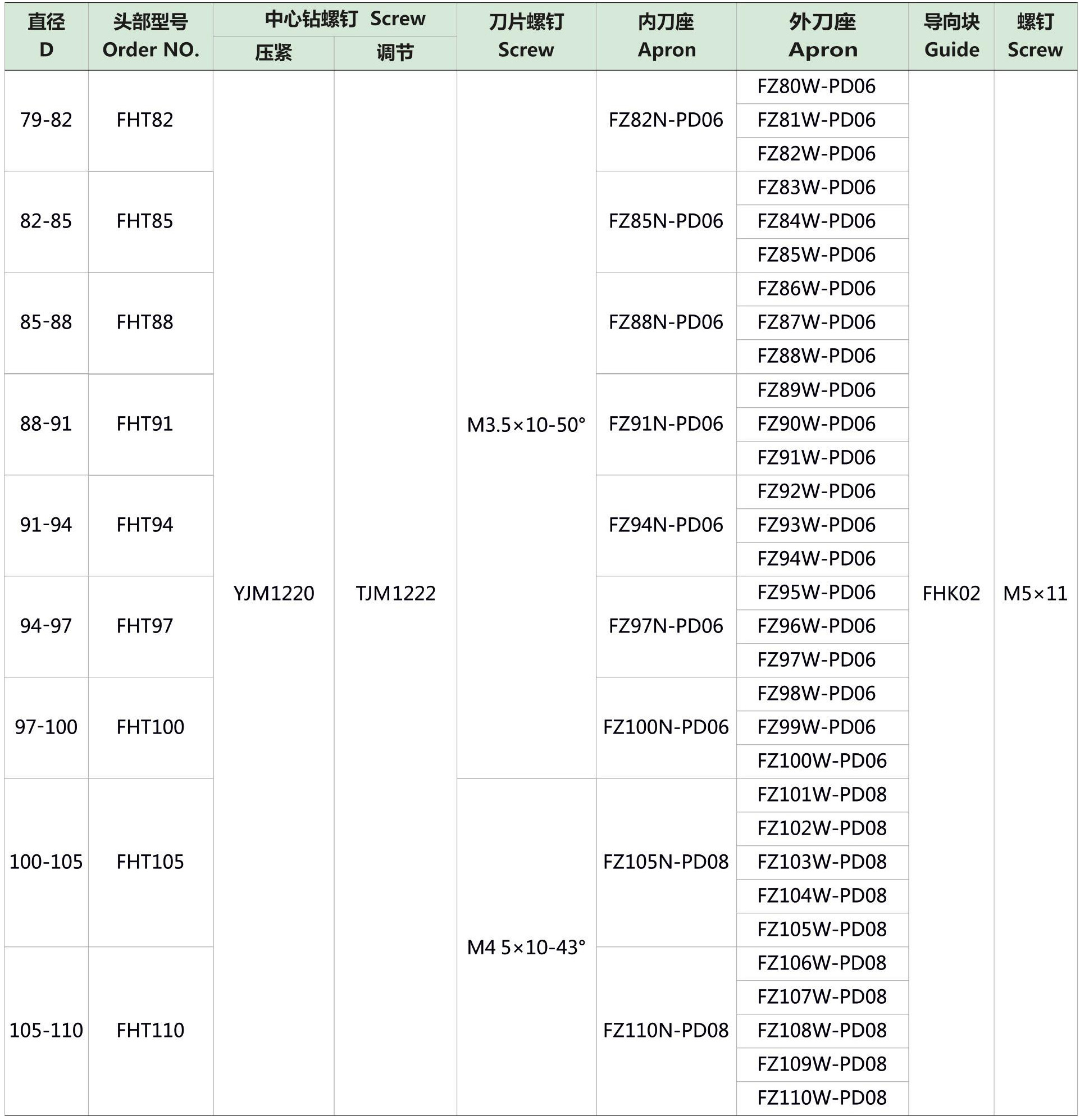

配件





设定通孔的导向块 Setting pilot pads

钻头应使用R0.8圆角的刀片。供货时，导向块设置为盲孔使用状态，并且小于孔径0.25mm。对于通孔，建议使用我公司的垫片调节导向块。

步骤：

1.松开锁紧螺钉

2.拆卸导向块，并用垫片重新设置

3.导向块设定尺寸小于孔径0.15-0.2mm

4.用锁紧螺钉固定导向块

中心钻初始设置Settingcenterdills

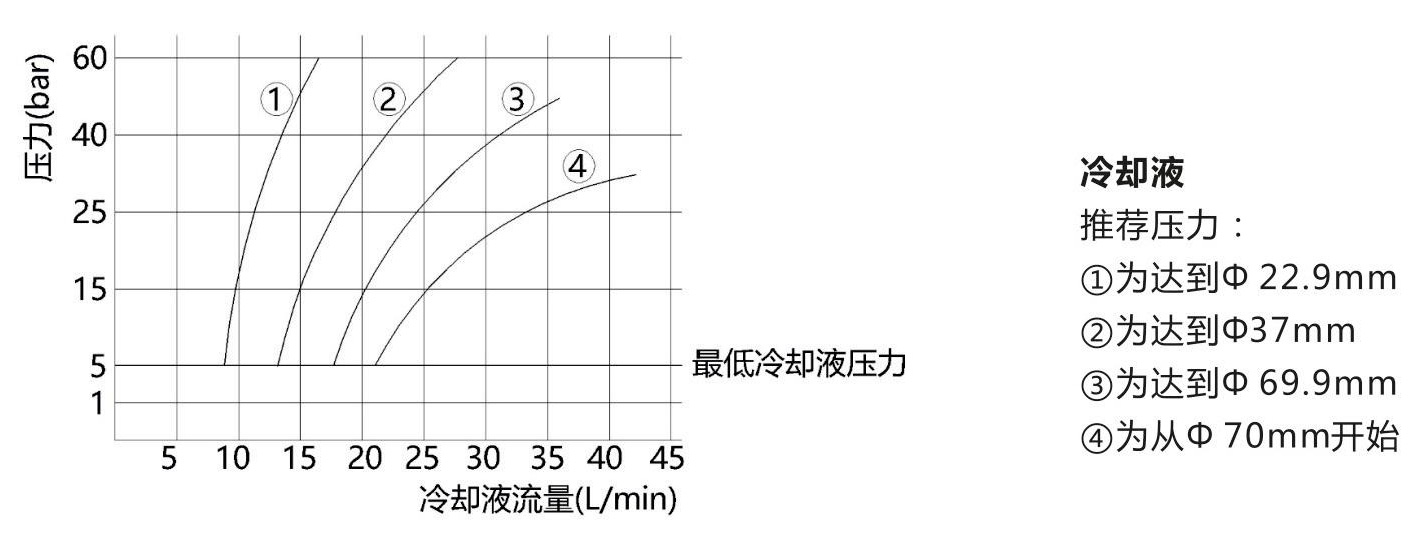

冷却液流量/冷却液压力Coolant
